Circuito mixto con entrada análoga y salida digital. La entrada es una conexión de 10 R que se van poniendo en paralelo con la GND del circuito en la medida que sube el nivel de agua y va tapando los bornes desnudos del sensor aprovechando la conductividad del agua. El valor en ohmios resultante polariza el transistor BJT de entrada y provoca un voltaje proporcional al nivel detectado.

Las R pueden ser a 1/4 de W; los circulos grandes deben dejarse desnudos y aplicar al resto del sensor una capa de barniz aislante o antisolder. Los valores de las mismas deben ser desde 100K en adelante tratando de que la siguiente sea el doble de valor. Ej. R1 100K, R2 220K etc.



En este proyecto se programó que al llegar a 300 el valor del canal AD del PIC sonara la alarma, monitoreada con el LED D2. La calibración del circuito se realiza ajustando RV1.

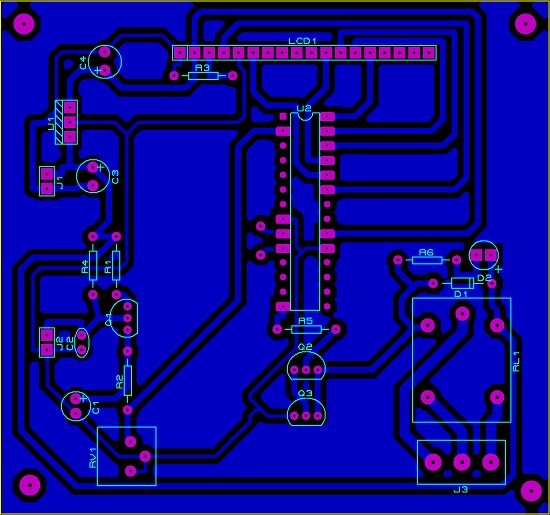

Este proyecto completo está para la venta, incluyendo una alternativa del diseño del sensor en Corel®, junto con el programa y arte del pcb.
