Utilizamos para ello solamente 5 componentes de fácil adquisición incluido el chip de la National LM386.
No requiere calibraciones de ningún tipo y se alimenta con 6 V DC. La señal puede venir de un MP3, DVD o de una salida de línea para amplificador.
Este amplificador ha sido probado como todos nuestros proyectos y circuitos por lo que te debe funcionar perfectamente al primer intento.
Los valores de los componentes mostrados en el esquema son los ideales, pero pueden usarse otros con una tolerancia del 10% sin afectar el buen funcionamiento del circuito electrónico.

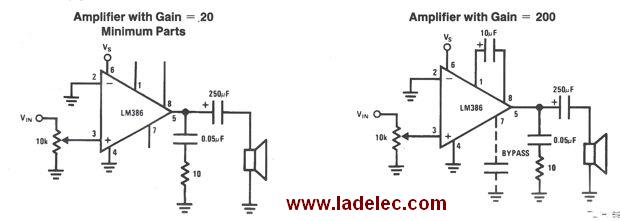

Podemos escoger entre dos ganancias o factores de amplificación: una ganancia prefijada en 20 ó una de 200 veces la señal de entrada. Podemos experimentar con ambas dependiendo del nivel de la señal de entrada que tengamos.
La diferencia entre ambas conexiones es un condensador entre los pines 1 y 8 que conforman el bypass del LM386.
