Una solución práctica basada en una batería 18650, un cargador TP4056 y un convertidor elevador MT3608 para alimentar ESP32, ESP32‑CAM y otros proyectos electrónicos.
Ideal para: ESP32, ESP32‑CAM, Arduino, sensores IoT, registradores de datos y proyectos portátiles.
¿Cómo funciona?
La batería de litio suministra entre 3 y 4,2 V. El módulo TP4056 permite recargarla de forma segura y, si incorpora protección, evita sobrecarga, sobredescarga y cortocircuitos. Posteriormente, el MT3608 eleva la tensión hasta 5 V estables para alimentar la carga.
Ventajas
- Portátil y recargable.
- Alta eficiencia.
- Bajo costo.
- Muy fácil de construir.
- Salida estable de 5 V.
Mejoras recomendadas
- Usar TP4056 con protección (DW01A + FS8205A).
- Agregar un condensador de 470–1000 µF cerca del ESP32‑CAM.
- Incorporar fusible PTC.
- Usar conector USB‑C.
- Indicador del nivel de batería.
Aplicaciones
- ESP32‑CAM
- Estaciones meteorológicas
- Sensores inalámbricos
- Automatización del hogar
- Robótica

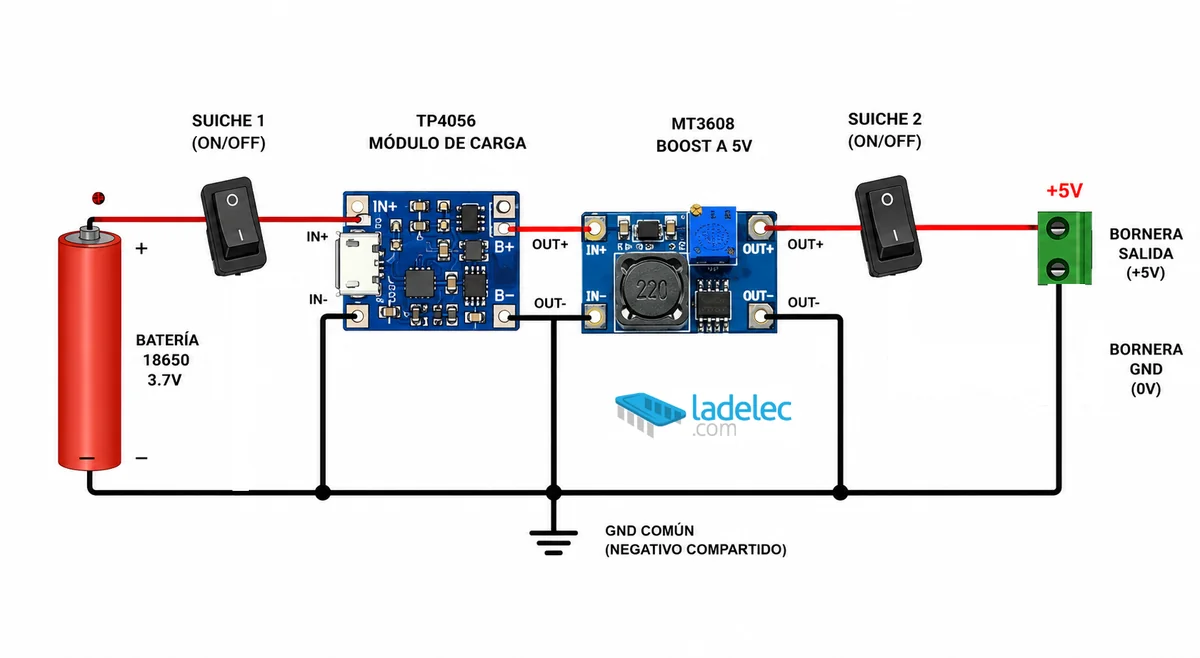

Aunque el circuito podría funcionar con un solo interruptor, se optó por utilizar dos para separar las funciones de carga de la batería y alimentación del proyecto.
El primer interruptor conecta la batería al módulo cargador TP4056, permitiendo recargarla cuando sea necesario. El segundo controla la alimentación del convertidor MT3608 y, por tanto, del ESP32, ESP32-CAM o cualquier otra carga conectada.
Esta configuración permite recargar la batería con el proyecto completamente apagado, evitando consumos innecesarios durante la carga, reduciendo el tiempo necesario para completar el ciclo y permitiendo que el TP4056 detecte correctamente el estado de carga de la batería.
Además, cuando ambos interruptores están abiertos, la batería queda completamente aislada del circuito, minimizando el consumo en reposo durante periodos prolongados de almacenamiento.
El primer interruptor conecta la batería al módulo cargador TP4056, permitiendo recargarla cuando sea necesario. El segundo controla la alimentación del convertidor MT3608 y, por tanto, del ESP32, ESP32-CAM o cualquier otra carga conectada.
Esta configuración permite recargar la batería con el proyecto completamente apagado, evitando consumos innecesarios durante la carga, reduciendo el tiempo necesario para completar el ciclo y permitiendo que el TP4056 detecte correctamente el estado de carga de la batería.
Además, cuando ambos interruptores están abiertos, la batería queda completamente aislada del circuito, minimizando el consumo en reposo durante periodos prolongados de almacenamiento.
Sí. Ajusta el MT3608 exactamente a 5,0 V y añade un condensador de filtrado para soportar los picos de corriente del Wi‑Fi.
